Распоряжение ПАО «Россети» №793р от 22.12.2023 не отменяет напрямую один конкретный предыдущий внутренний документ, но вводится взамен разрозненной практики применения знаков в филиалах и дочерних обществах.

• Филиалы и ДО использовали собственные технические задания, часто ссылаясь на общие требования ПУЭ, ГОСТ и ведомственные СТО;
• Материалы знаков варьировались: стеклоэмаль, анодированный алюминий, металлические пластины с фотопечатью, виниловая аппликация и др.;
• Отсутствовал единый корпоративный визуальный стиль, особенно для информационных табличек на ПС и опорах.

Причина введения нового стандарта

Согласно преамбуле распоряжения, документ утверждён в целях соблюдения единого фирменного стиля ПАО «Россети», утверждённого приказом от 14.07.2023 № 290.
Это часть общей корпоративной стратегии унификации внешнего вида активов Группы «Россети» для:

• Повышения узнаваемости бренда;
• Упрощения закупочных процедур и стандартизации производства;
• Снижения издержек на обслуживание и замену знаков;
• Повышения безопасности за счёт четкой и единообразной маркировки.

Что запрещено теперь

• Использование стеклоэмалированной или эмалированной стали;
• Применение виниловой плёнки или наклеек поверх основы;
• Использование проволоки, шпагата, нестандартных хомутов для крепления;
• Произвольные шрифты, цвета, компоновки надписей;
• Установка знаков без QR-кода в зонах охраны ПС и ЛЭП.

Виды знаков по назначению

1. Информационные знаки

• На подстанциях (ПС):

• Номера трансформаторов и реакторов;
• Диспетчерские наименования оборудования (на дверях ЗРУ, КРУ, щитах и т.п.);
• Надписи на розетках (уровень и тип напряжения);
• Таблички на кабельных линиях (с интервалом 50–200 м);
• Информация на дверях аккумуляторных («Аккумуляторная», «Огнеопасно» и др.);
• Таблички на телекоммуникационных шкафах (назначение, ряд/место, питание, телефон);
• Номера плавких вставок на предохранителях.

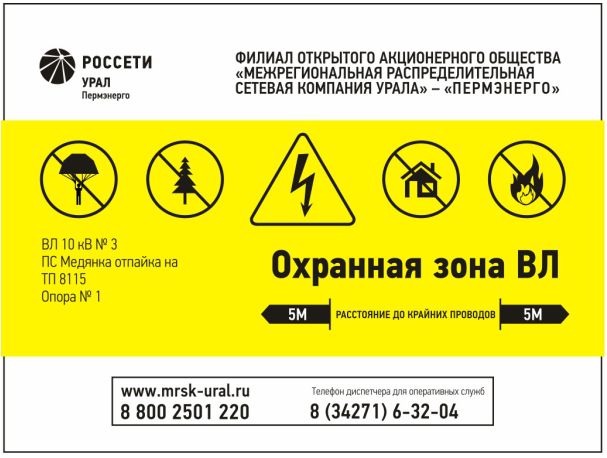

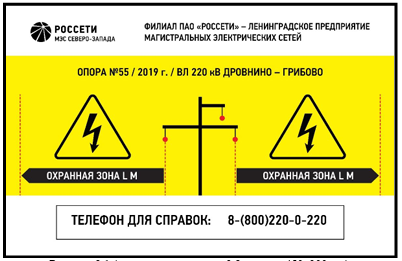

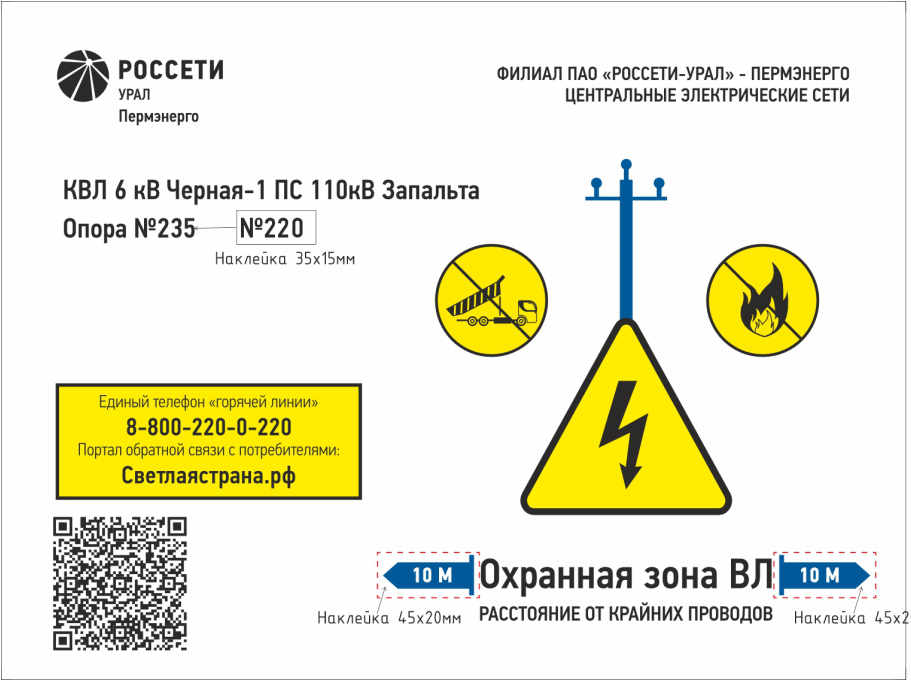

• На воздушных линиях электропередачи (ВЛ) 0,4–800 кВ:

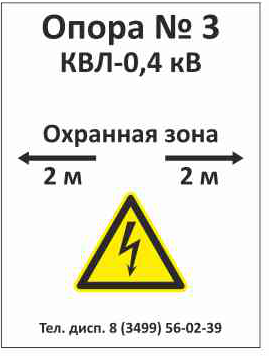

• Порядковый номер и год установки опоры;
• Диспетчерское наименование ЛЭП;
• Ширина охранной зоны;
• Расцветка фаз (на концевых, транспозиционных и опорах ответвлений);
• Расстояние до кабельных линий связи;

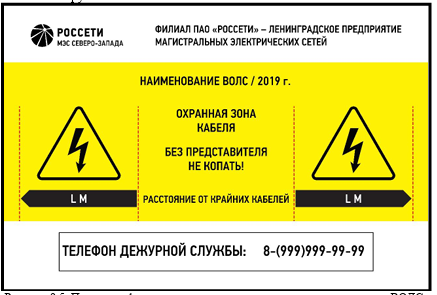

• Информация о ВОЛС (владелец, номер муфты, телефон и др.).

• На кабельных линиях (КЛ):

  • Диспетчерское наименование КЛ;
  • Ширина охранной зоны;
  • Телефон Единого контакт-центра «Россети» (8-800-220-0-220);
  • Год ввода в эксплуатацию;
  • Указание мест муфт, пересечений, поворотов трассы.

• На линиях связи (КЛС/ВОЛС):

  • Диспетчерское наименование линии;
  • Год прокладки;
  • Ширина охранной зоны;
  • Контактные телефоны дежурной службы владельца.

2. Предупреждающие знаки

• «Осторожно! Электрическое напряжение» — на ПС и ВЛ (в населённой местности);

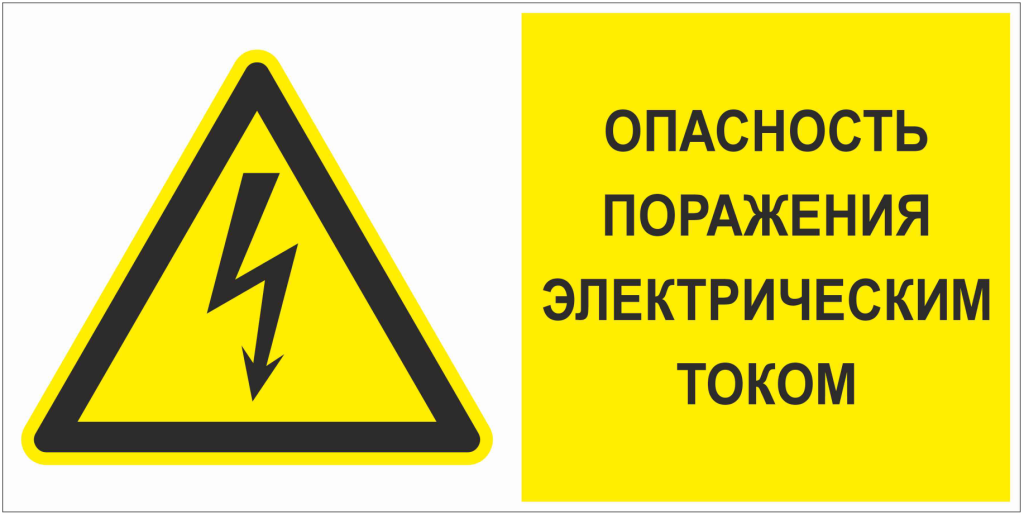

• «Опасность поражения электрическим током» — на ВЛ ≥35 кВ;
• «Охранная зона» — на границах ПС и вдоль трасс ЛЭП/КЛ;

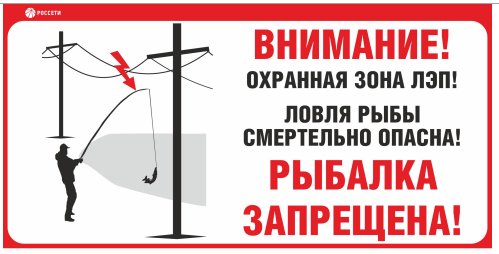

• Знаки у водоёмов: «Ловля рыбы вблизи ЛЭП смертельно опасна!»;
• Знаки у пересечений с автодорогами (≥330 кВ): «Остановка запрещена»;
• Знаки у судоходных водных путей: «Соблюдать надводный габарит!».

3. Знаки безопасности и пожарной безопасности

• Согласно Инструкции Минэнерго №261 и ГОСТ 12.4.026-2015;

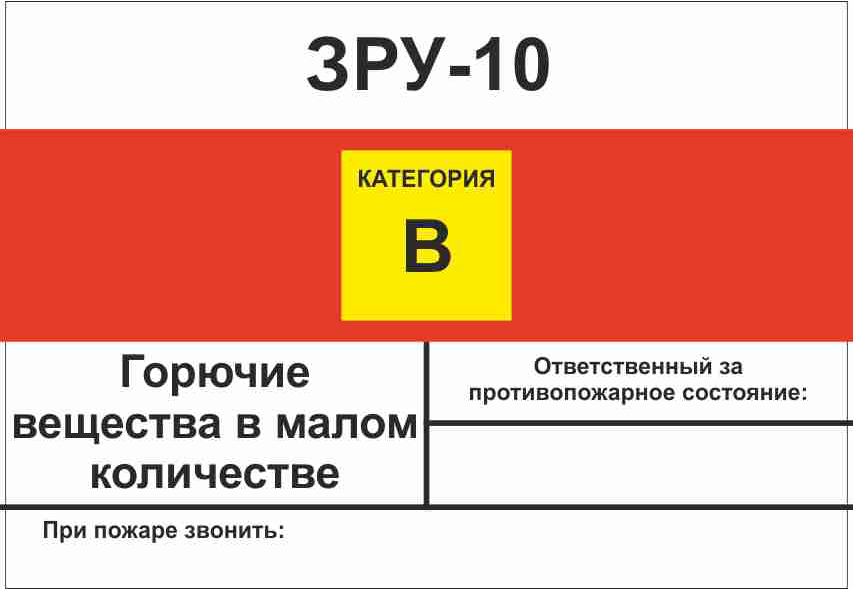

• Устанавливаются на дверях РУ, ЗРУ, КРУ и в аккумуляторных.

Требования к материалам знаков (пункт 8 документа)

Допускаются только два типа материалов:

 1. Негорючий пластик (вспененный ПВХ)

• Толщина:
  – ≥2 мм — для внутренних помещений,
  – ≥4 мм — для наружной установки.
• Нанесение изображения: прямая УФ-печать, разрешение ≥1440 dpi.
• Срок службы: не менее 5 лет.

 2. Оцинкованный металл

• Толщина: ≥0,8 мм;
• Покрытие: порошковое полимерное;
• Нанесение изображения: прямая УФ-печать, разрешение ≥1440 dpi;
• Срок службы: не менее 10 лет.

Общие требования к конструкции и эксплуатации

• Поверхность: матовая (антибликовая), гладкая, без дефектов (пузырей, трещин и т.п.);
• Антивандальное исполнение;
• Устойчивость к:
  • УФ-излучению,
  • влаге (0–100%),
  • коррозии (группа II по ГОСТ 15150-69),
  • слабым кислотам и растворителям;
• Крепление:
  – минимум 4 отверстия Ø3 мм для саморезов,
  – прорези 5×20 мм для бандажной ленты;
  – адаптеры — из оцинкованного металла (толщина ≥1 мм);
• Дополнительно: возможность размещения QR-кодов, RFID-меток;
• Цвета и шрифты:
  – основной фон — функциональный жёлтый (для охранных зон),
  – надписи — чёрный шрифт на белом фоне (для оборудования ПС),
  – шрифты: PF Din Text Cond / PF Din Text Cond Pro Light.

Важно!

• Стеклоэмаль, стеклоэмалированная сталь и аналогичные материалы в документе НЕ упоминаются и НЕ допускаются.
• Все знаки должны соответствовать единым корпоративным стандартам ПАО «Россети».
